La précision de l'usinage dur va au-delà de la CNC standard : la fragilité de l'alumine, le retrait de frittage et l'intégrité de la surface dictent chaque choix de conception avant le début de la production.
Ingénieurs spécifiantpièces usinées en céramique d'aluminesont confrontés à un défi différent de celui des composants en métal ou en plastique. L'alumine de haute pureté (Al₂O₃ ≥ 95 %) offre une dureté, une résistance à la compression et une stabilité diélectrique exceptionnelles, mais ces mêmes propriétés rendent l'usinage après frittage difficile et le traitement à l'état vert avant frittage imprévisible. Cet article explique comment sélectionner la bonne qualité d'alumine, gérer les tolérances lors des étapes de cuisson et de meulage et valider les caractéristiques critiques telles que les trous, les bords et les surfaces d'étanchéité. Vous apprendrez également les principaux modes de défaillance (écaillage des bords, microfissuration et perte d'adhérence de la métallisation) afin que les équipes d'approvisionnement et de conception puissent aller au-delà des fiches techniques génériques en céramique vers des pièces fiables et spécifiques à l'application.

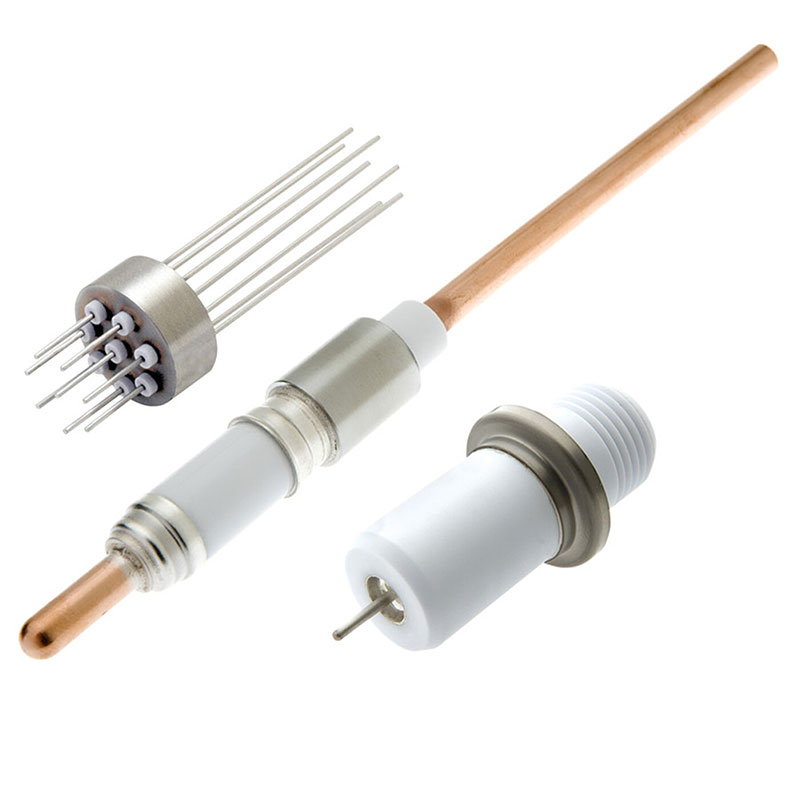

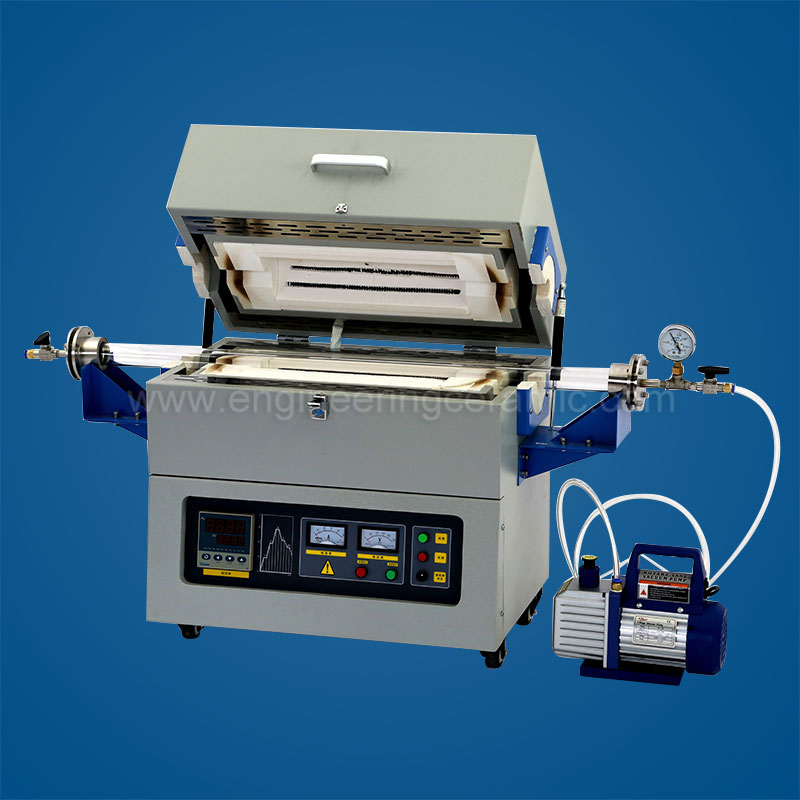

Les composants en céramique d'alumine ne sont pas de simples substituts aux métaux à haute température. Ils changent fondamentalement la façon dont un système gère l’usure, la corrosion et l’isolation électrique. Dans des applications allant des traversées sous vide à la fluidique médicale et aux capteurs automobiles, les performances finales de la pièce usinée dépendent également du traitement de la poudre brute et de la séquence de meulage, de rodage et de polissage du diamant.
La relation entre les dimensions après cuisson et les tolérances finies est essentielle. Le retrait de frittage typique pour 96 % à 99,8 % d'alumine varie de 15 % à 20 % de manière linéaire, avec une variation significative d'un lot à l'autre. L'usinage après frittage - à l'aide d'un outillage diamanté - peut atteindre ±0,005 mm sur les alésages et ±0,01 mm sur la planéité, mais chaque passe d'enlèvement de matière risque d'introduire des dommages souterrains. L'usinage à l'état vert (avant la cuisson) permet un enlèvement de matière plus rapide et une usure moindre de l'outil, mais l'anisotropie de retrait peut déformer les trous et les fentes de manière imprévisible. Les fournisseurs expérimentés modélisent les deux itinéraires et sélectionnent en fonction du rapport hauteur/largeur et de la quantité des fonctionnalités.
Dans les biens d'équipement de semi-conducteurs, les effecteurs terminaux et les revêtements de chambre en alumine doivent survivre à l'érosion du plasma et aux cycles thermiques extrêmes tout en maintenant les limites de génération de particules submicroniques. Les rainures et les ports de vide usinés avec précision ne peuvent pas piéger les gaz de traitement. Dans les dispositifs médicaux implantables, les têtes fémorales en alumine exigent une finition de surface Ra <0,01 µm et un contrôle de la rupture des bords pour éviter une fracture catastrophique sous charge cyclique. Pour les systèmes d'allumage automobile, les pointes d'isolateurs nécessitent des lignes de fuite et une résistance aux contournements constantes : toute brûlure de meulage ou contrainte résiduelle réduit la rigidité diélectrique de 30 % ou plus.
Contrairement aux matériaux ductiles, les pièces en alumine sont définies par une combinaison de dimensions spécifiées, de mesures d'intégrité de surface et de tests statistiques.
Les qualités d'alumine se distinguent par leur pureté et leur granulométrie moyenne. L'alumine de 95 à 96 % offre un équilibre entre coût, résistance (résistance à la flexion ≈300-350 MPa) et résistivité électrique (>10¹⁴ Ω·cm). Une teneur en alumine de 99,6 % à 99,8 % augmente la résistance à la flexion jusqu'à 400-450 MPa et améliore la résistance à l'usure, mais nécessite une finition diamantée plus coûteuse. La taille des grains affecte directement la ténacité des bords : les matériaux à grains fins (1 à 3 µm) se polissent pour adoucir les surfaces et résistent aux micro-écailles, tandis que l'alumine à gros grains (> 5 µm) est plus facile à usiner à vert mais se fracture plus facilement sous une charge ponctuelle.
Les spécifications critiques incluent :
| Processus | Enlèvement de matière | Risque de dommages aux surfaces | Application typique |
|---|---|---|---|
| Fraisage à l'état vert | Haut | Faible (pré-cuisson) | Trous, fentes, parois fines |
| Meulage au diamant fritté | Moyen | Moyen | OD/ID, surfaces planes |
| Clapotis | Très faible | Minimal | Faces d'étanchéité, surfaces de jauge |
| Usinage par ultrasons | Faible | Faible | Contours 3D complexes, géométries fragiles |
Les pièces en alumine fonctionnent rarement seules. Ils sont souvent brasés, serrés ou frettés dans des boîtiers métalliques. La dilatation thermique différentielle (alumine ≈6–8 ppm/°C par rapport à l'acier inoxydable ≈17 ppm/°C) crée des contraintes d'assemblage qui doivent être gérées par une conception à ajustement serré. Une règle typique : pour une broche en alumine de 10 mm de diamètre dans un boîtier en acier, l'interférence ne doit pas dépasser 0,01 à 0,02 mm à température ambiante pour éviter toute fracture lors de l'insertion.
La métallisation de l'alumine – généralement des alliages de molybdène-manganèse ou de brasage actif – nécessite que la surface usinée ait un profil de rugosité spécifique (environ 0,4 à 0,8 µm Ra) pour l'adhésion. Trop lisse et la métallisation s'écaille ; trop rugueux et des microfissures se forment sous l'effet des cycles thermiques.
Les fournisseurs qualifiés doivent fournir :
Les pièces usinées en alumine sur mesure nécessitent généralement des MOQ de 200 à 1 000 pièces pour un amortissement économique des outils diamantés. Délais : usinage à l’état vert 2 à 3 semaines plus cycle de frittage (3 à 5 jours) plus meulage de finition (1 à 2 semaines). Les commandes urgentes avec les outils existants peuvent durer de 10 à 15 jours. L'étiquetage privé n'est pas courant, mais les fournisseurs proposent des emballages personnalisés (plateaux prêts pour la salle blanche, sacs contrôlés par lots) et un certificat de conformité pour chaque expédition.
| Niveau de marché | Prix par pièce (petite pièce typique) | Pureté et usinage | Caractéristiques clés |
|---|---|---|---|
| Économie | 2–2–8 | 95 % d'Al₂O₃, brut de cuisson ou broyage minimal | Tolérances lâches ±0,1 mm, éclats de bord visibles, aucun test de preuve. Convient aux entretoises non critiques. |
| Industriel | 10-10-30 | 96 à 99 % d'Al₂O₃, meulé sur les faces clés | Tolérances ±0,025 mm, rupture de bord de base, échantillonnage par lots du contrôle dimensionnel. |
| Précision/Critique | 40-40-150+ | 99,6%+ Al₂O₃, rodé et poli | Tolérances ±0,005 mm, inspection des bords à 100 %, testé, emballé en salle blanche. |
Mettre en œuvre un processus décisionnel en quatre étapes :
Équilibrer coût et fiabilité signifie accepter des surfaces telles que cuites sur des faces non fonctionnelles et investir un budget de meulage uniquement sur les diamètres d'accouplement, les zones d'étanchéité ou les fenêtres optiques.
Quelle est la différence entre l’usinage de l’alumine à l’état vert et à l’état fritté ?
L'usinage à l'état vert coupe la céramique non cuite, ce qui est plus rapide mais doit représenter un retrait linéaire de 15 à 20 %. L'usinage fritté utilise des outils diamantés sur un matériau entièrement cuit pour une haute précision mais un coût plus élevé.
Comment sélectionner la pureté d'alumine adaptée à ma pièce ?
95 à 96 % pour l'usure générale et l'isolation électrique. 99,6 %+ pour une résistance élevée à la corrosion, une rigidité diélectrique extrême ou des surfaces de roulement polies.
Les pièces en alumine peuvent-elles être filetées ?
Non. Le filetage direct entraîne presque toujours une fracture. Utilisez des inserts métalliques pressés, des goujons brasés ou une nouvelle conception pour le collage ou le serrage.
De quelle finition de surface ai-je besoin pour une face d'étanchéité ?
≤0,05 µm Ra pour les joints statiques métal-céramique ; ≤0,02 µm Ra pour les joints coulissants dynamiques ; une fois cuit (≈1,6 µm Ra) n'est acceptable que pour les surfaces non étanches.
Comment puis-je vérifier qu’une pièce usinée en alumine peut être utilisée en toute sécurité ?
Demandez des données de tests de vérification (par exemple, résistance à l'éclatement ou à la flexion à partir d'échantillons représentatifs), une inspection des bords sous grossissement et des enregistrements de tests de ressuage pour les caractéristiques à haut risque.
